DL 500 - doppelseitige Durchlauf-SPRÜHÄTZANLAGE

Maßgefertigte Ätzanlage

Sprint 3000

Innovative Ätztechnik im Horizontaldurchlaufverfahren >> Geeignet für alle sauren und alkalischen Ätzmedien

Neu! Die Typenreihe Sprint (3000/4500/6000) ist zur Fertigung doppelseitiger Leiterplatten mit einem Auflösungsvermögen unter 0,1 mm konzipiert. Sie ist als Tischmodell oder mit Fußunterbau lieferbar.
Mit dieser Typenreihe können komplette Fertigungstrassen zum Entwickeln, Ätzen und Spülen einschließlich Spülwasseraufbereitung zusammengestellt werden. Besonders Leistungsmerkmal ist die Transporteinheit, die zur Reinigungszwecken komplett herausnehmbar ist und der nahezu beliebig verlängert oder verkürzt werden kann, und damit kundenspezifische Änderungen oder Maschinenauslegungen ermöglicht. So zum Beispiel neben der Regelbreite von 300 mm (SPRINT 3000) auch 450 mm (Sprint 4500) oder sogar 600 mm (Sprint 6000).

Abmessungen (LxBxH): 1100 x 670 x 750 mm


Arbeitsbreite: 300 mm


Elektrischer Anschluss: 230 V, 50 Hz, 1,5 kW


Füllmenge: 20 Liter Ätztank, 15 Liter Umlaufspüle

Eigenschaften

  • Geringer Platzbedarf, leichtes Handling, Steuerpult vorn
  • Servicefreundlichkeit: Alle Düsen selbstjustierend mit
  • Bajonettverschluss: kein Nachjustieren!
  • Ätzmittlefilter Standard
  • Transport: Der wartungsfreie Kegelradantrieb (Titan-PP)
    mit Königswelle kann als komplette Transporteinheit aus
    der Titankupplung entnommen werden
  • Transportgeschwindigkeit ist stufenlos regelbar 0-2 m/min
  • Ätzkammer: Kurze Ätzzeiten und ein hochpräzises Ätzergebnis
    werden durch Präzisionsdüsen erreicht
  • Titanmantelheizung – gesteuert mit selbstsicherndem Digitalthermostat
  • integrierte Umlaufspüle plus Frischwasserspülzone, wahlweise auch mit Näherungsschalter
  • Saubere Restentleerung über Ablasshähne in den Vorratsbehältern.
  • Sicherheit: Deckelschalter, Not-Aus

Mgl. Optionen/Module

  • Durchlaufbreite 300, 450 oder 600 mm
  • Sensorsteuerung für Frischwasserspüle
  • zusätzlich Absaughaube, schwenkbar angebracht
  • Druck oben/unten über Kugelhahn individuell verstellbar
  • kontrolliertes Befüllen des Ätzmittels über Zulauf Kugelhahn und Fasspumpe
  • zusätzliche Umlaufspüle
  • auf Wunsch doppelte, 3-fache oder 4-fache Länge der Ätzzone
  • Hochdruckpumpe für Spülanwendungen
  • Titan-Kühlspirale mit Regelung (bei evt. exothermischer Reaktion)
  • Trockengehschutz / doppelte Heizungsabsicherung
  • Untergestell, Untergestell mit integrierter Sicherheitswanne
  • Optimierung der Durchlasshöhe bis 10 mm für Klischeeanwendung
  • angeschlossene Spülwasseraufbereitung
  • Oszillation

Techn. Daten

Abmessungen (LxBxH): 1100 x 670 x 750 mm

Arbeitsbreite: 300 mm

Elektrischer Anschluss: 230 V, 50 Hz, 1,5 kW

Füllmenge: 20 Liter Ätztank, 15 Liter Umlaufspüle

Gewicht: ca. 95 kg

Förderleistung: ca. 80 l/min brutto

Sprühdruck: ca. 1 bar

Temperaturbereich: 0 – 45 °C
Eigenschaften
  • Geringer Platzbedarf, leichtes Handling, Steuerpult vorn
  • Servicefreundlichkeit: Alle Düsen selbstjustierend mit
  • Bajonettverschluss: kein Nachjustieren!
  • Ätzmittlefilter Standard
  • Transport: Der wartungsfreie Kegelradantrieb (Titan-PP)
    mit Königswelle kann als komplette Transporteinheit aus
    der Titankupplung entnommen werden
  • Transportgeschwindigkeit ist stufenlos regelbar 0-2 m/min
  • Ätzkammer: Kurze Ätzzeiten und ein hochpräzises Ätzergebnis
    werden durch Präzisionsdüsen erreicht
  • Titanmantelheizung – gesteuert mit selbstsicherndem Digitalthermostat
  • integrierte Umlaufspüle plus Frischwasserspülzone, wahlweise auch mit Näherungsschalter
  • Saubere Restentleerung über Ablasshähne in den Vorratsbehältern.
  • Sicherheit: Deckelschalter, Not-Aus
Mögliche Optionen/Module
  • Durchlaufbreite 300, 450 oder 600 mm
  • Sensorsteuerung für Frischwasserspüle
  • zusätzlich Absaughaube, schwenkbar angebracht
  • Druck oben/unten über Kugelhahn individuell verstellbar
  • kontrolliertes Befüllen des Ätzmittels über Zulauf Kugelhahn und Fasspumpe
  • zusätzliche Umlaufspüle
  • auf Wunsch doppelte, 3-fache oder 4-fache Länge der Ätzzone
  • Hochdruckpumpe für Spülanwendungen
  • Titan-Kühlspirale mit Regelung (bei evt. exothermischer Reaktion)
  • Trockengehschutz / doppelte Heizungsabsicherung
  • Untergestell, Untergestell mit integrierter Sicherheitswanne
  • Optimierung der Durchlasshöhe bis 10 mm für Klischeeanwendung
  • angeschlossene Spülwasseraufbereitung
  • Oszillation
Technische Daten
Abmessungen (LxBxH): 1100 x 670 x 750 mm

Arbeitsbreite: 300 mm

Elektrischer Anschluss: 230 V, 50 Hz, 1,5 kW

Füllmenge: 20 Liter Ätztank, 15 Liter Umlaufspüle

Gewicht: ca. 95 kg

Förderleistung: ca. 80 l/min brutto

Sprühdruck: ca. 1 bar

Temperaturbereich: 0 – 45 °C
Sprint 3000

Option

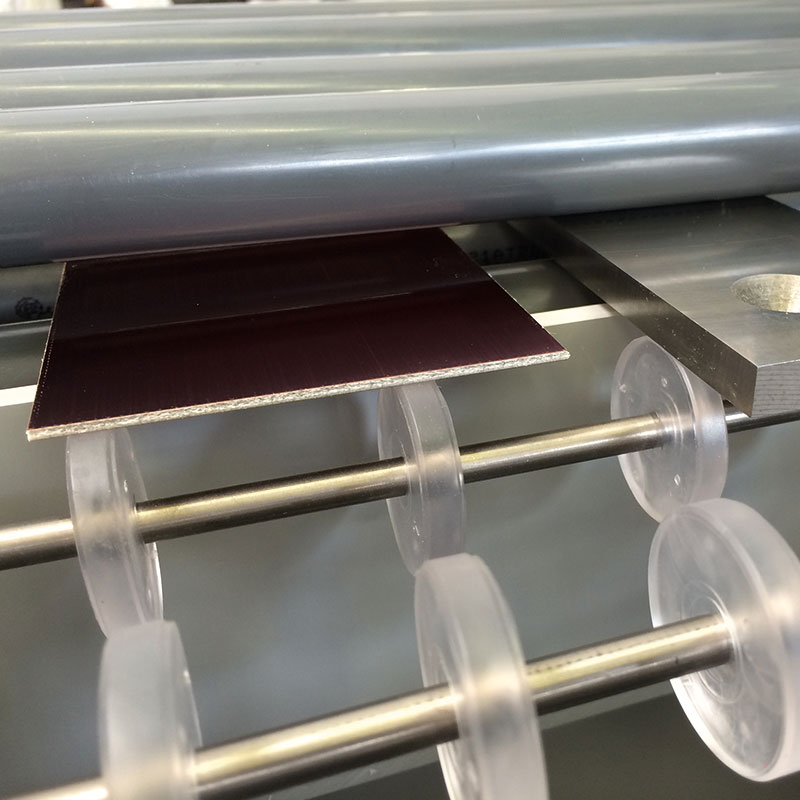

Unterschiedliche Materialdicken möglich

CCD Premium

Anschlüsse

Sprint 3000 lang

Ätzmaschinen

Technische Änderungen vorbehalten
